被動防護網施工前準備

為保證被動防護網施工質量，在施工前要求對人、機、料進行周密的安排布置，嚴格控制進場原材料質量，提高現場施工技術人員特別是一線操作工人的技術水平。

被動防護網施工要求

• 被動安全系統布置應沿等高線走向；
• 被動安全系統最大允許初始鉛垂直度為柱間距的3%；
• 上拉錨桿、中間加固拉錨桿抗拔力≥40KN、側拉錨桿抗拔力≥50KN；
• 錨固：結構堅實的地質采用A類錨固、松碎結構的軟地質采用B類錨固。A類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于穩定基巖或覆蓋層很薄，可直接鉆鑿錨桿孔眼，然后采用M30水泥砂漿或純水泥漿錨固；B類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于土質地層時，
• 由于成孔錨固后其抗拔強度下降，需采用C20鋼筋混凝土，鋼筋籠采用Φ16螺紋鋼筋制作，鋼筋保護層厚度不小于20mm，以提高錨固強度。
• 當采用A類錨固時鋼柱混凝土基礎地腳螺栓錨桿孔徑不小于Φ42，基礎頂面用薄層C20細石混凝土或M20水泥砂漿抹平。
• 當基礎所處地層為厚度小于混凝土基礎深度的覆蓋層時，覆蓋層部分用混凝土置換，下部直接鉆鑿錨桿孔，形成復合基礎。
• 鋼柱基礎地腳螺桿用Φ28螺紋鋼筋加工制作，總長5m，頂端絲口M27×100，錨孔直徑為Φ42，拉錨繩采用Φ16雙股鋼絲繩，總長度5m，錨桿孔徑不小于42mm。

被動防護網施工工序

被動網放線

施工前按設計并結合現場地形對鋼柱和錨桿基礎進行測量定位，現場放線長度應比設計系統長度增加3%～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置的取上限（8%），對地形較平整規則，系統布置能基本上在同一等高線沿直線布置是取下限（3%）；在此基礎上，柱間距可以為設計間距20%的縮短或加寬調整范圍。

被動網基坑開挖

（對覆蓋層不厚的地方，當開挖至基巖而尚末達到設計深度時，則在基坑內的錨孔位置處鉆鑿桿孔，待錨桿插入基巖并注漿后才灌注上基礎砼）。

預埋錨桿并灌注基礎性砼

（對巖石基礎，2、3工序向?yàn)殂@鑿錨桿安裝）對砼基礎亦可在灌注基礎砼后鉆孔安裝錨桿。

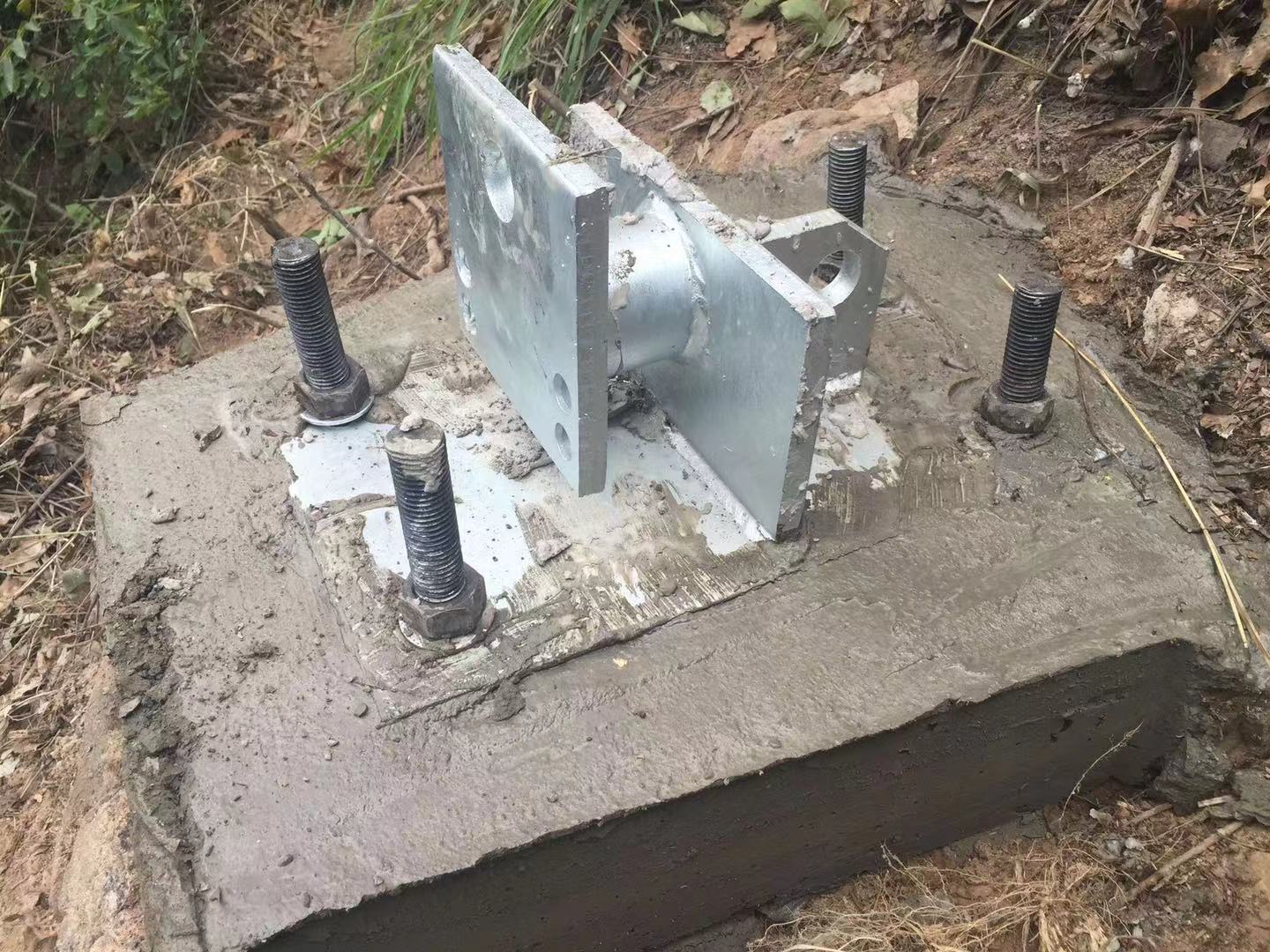

防護網基座安裝

將基座套入地腳螺栓并用螺帽擰緊。

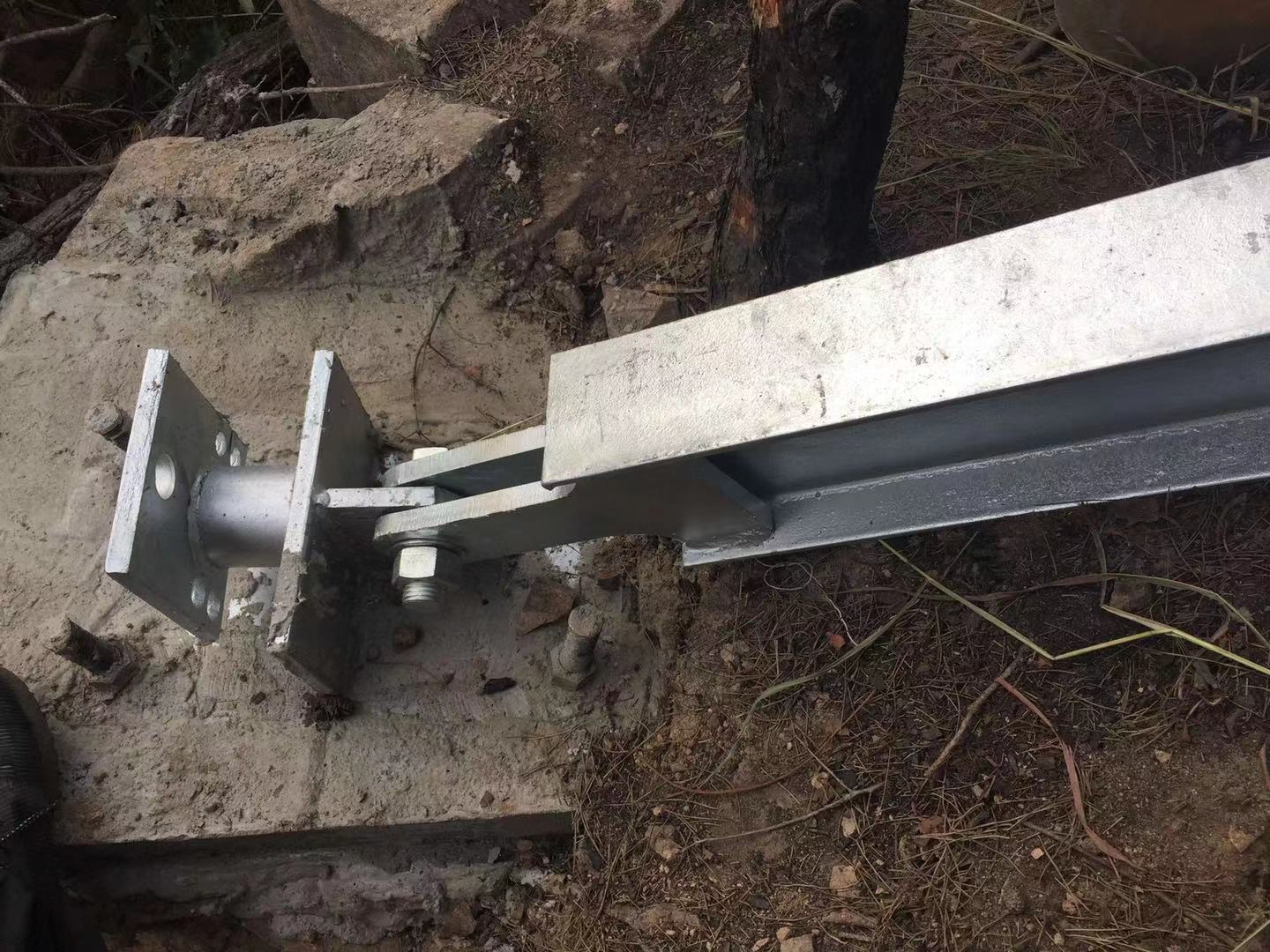

鋼柱安裝

• 將鋼柱順坡向上放置并使鋼柱底部位于基座處；
• 將上拉錨繩的掛環掛于鋼柱頂端掛座上，然后將拉錨桿的另一端與對應的上拉錨桿套連接并用繩卡暫時固定（設置中間加固和下拉錨繩時，同上拉錨繩一起安裝或待上拉錨繩安裝好后再安裝均可）；
• 將鋼柱緩慢抬起并對準基座，然后將鋼柱底部插入基座中，最后插入連接螺桿并擰緊； 5.4 通過上拉錨繩來按設計方位調整好鋼柱的方位，拉緊上拉錨繩并用繩卡固定。

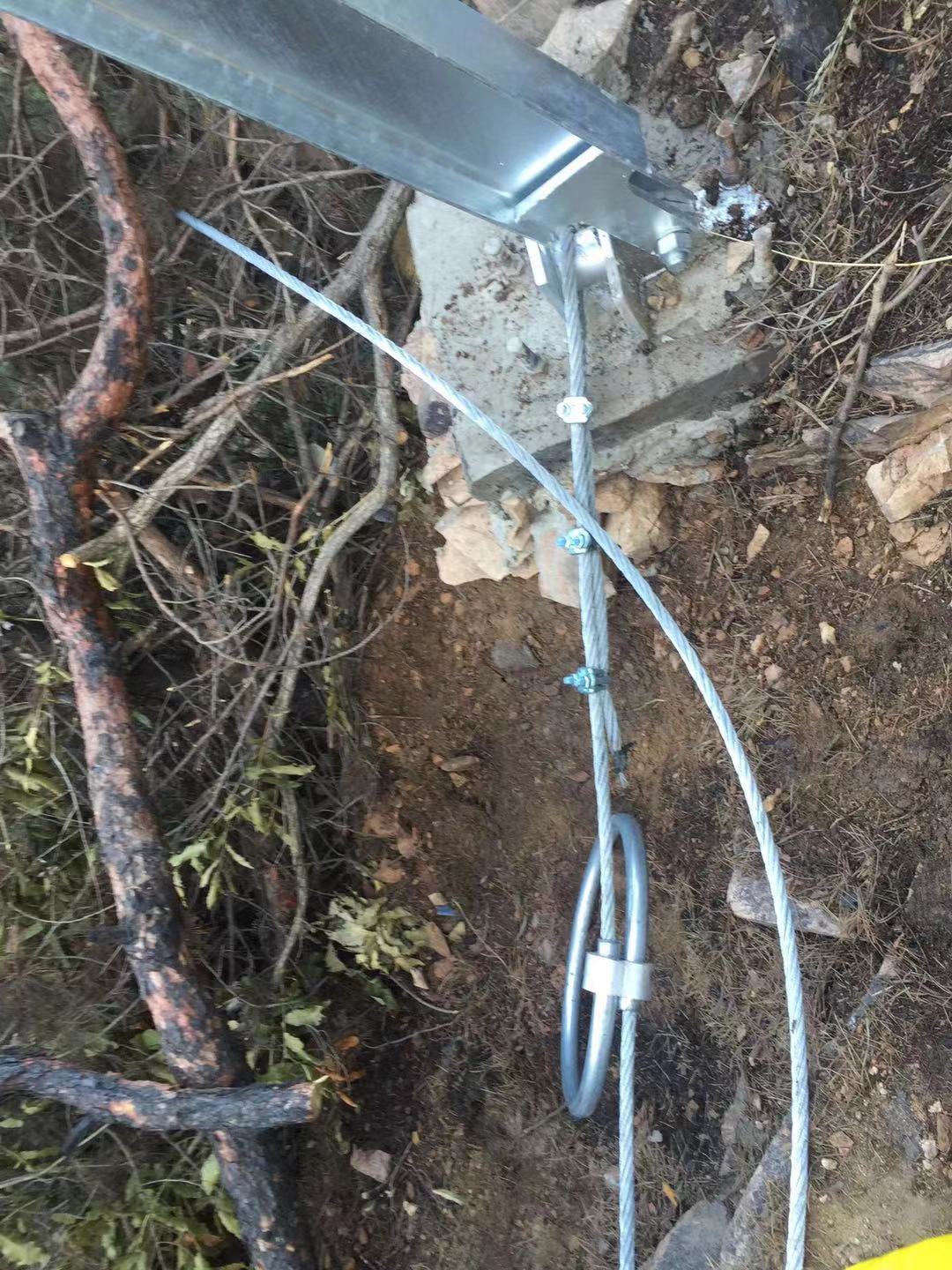

被動網Φ16側拉錨繩的安裝

安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。

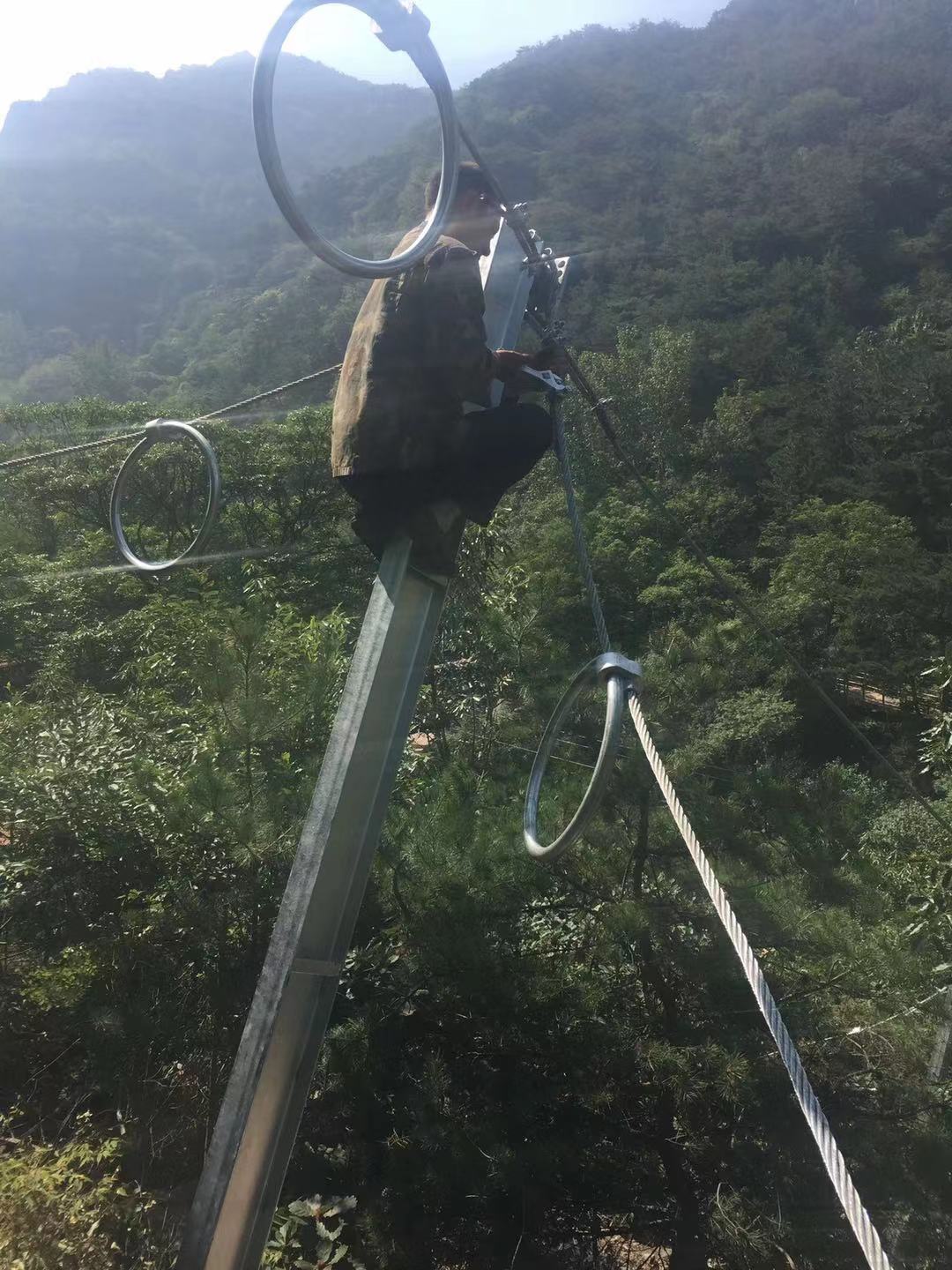

減壓環的布置

• 減壓環分布于上拉錨繩及兩根上支撐繩與兩根底部支撐繩上；
• 減壓環在上支撐繩及底部支撐繩上每跨網之間為兩個分布。

被動防護網Φ16上支撐繩安裝

• 將第一根支撐繩的掛環端暫時固定于端柱（分段安裝時為每一段的起始鋼柱）的底部，然后沿平行于系統走向的方向上調直支撐繩并放置于基座的下側，并將減壓環調節就位（距鋼柱約50cm，同一根支撐繩上每一跨的減壓環相對于鋼柱對稱布置）；
• 將該支撐繩的掛環掛于端柱的頂部掛座上；（僅用30%標準固力）；在第三根鋼柱處．將支撐繩放在掛座內惻；如此相同安裝支撐繩在基座的外側和內側，直到本段最后一根鋼柱并向下統至該鋼柱基座的掛座上，再用繩卡暫時固定；
• 再次調整減壓環位置，當確信減壓環全部正確就位后拉緊支撐繩并用繩卡固定；
• 第二根上部支撐繩和第一根的安裝方法相同，只不過是從第一根的最后一根鋼柱向第二根鋼柱的方向反向安裝而已，且減壓環位于同一跨的另側（有減壓環時）；
• 在距減壓環約為40cm處用一個繩卡將兩根上部支撐繩相互聯結（僅用30%標準固力）。

被動防護網Φ16底部支撐繩安裝

• 將第一根支撐繩的掛環掛于端柱基座的掛座上，然后沿平行于系統走向的方向上，調直支撐繩并放置于基座的下側，并將減壓環調節就位（距鋼柱約為50cm，同一根支撐繩上每一跨的減壓環相對于鋼柱對稱布置：當每跨為單減壓環時，應與上部支撐繩的減壓環呈對角關系）；
• 在第二個基座處，用繩卡將支撐繩固定于掛座的外側（僅用30%標準固力）；在第二個基座處，將支撐繩放在掛座內下側；如此相同安裝支撐繩在基座的外側和內下側，直到本段最后一個基座并將支撐繩纏繞在該基座的掛座上，再用繩卡暫時固定；
• 檢查確定減壓環全部正確就位后拉緊支撐繩并用繩卡固定；
• 按上述步驟安裝第二根支撐繩，但反方向安裝，且減壓環位于同一跨的另一側； 9.5 在距減壓環約40cm處用一個繩卡將兩根底部支撐繩相互聯結（僅用30%標準固力），如此在同一掛座處形成內下側和外側兩根交錯的雙支撐繩結構。

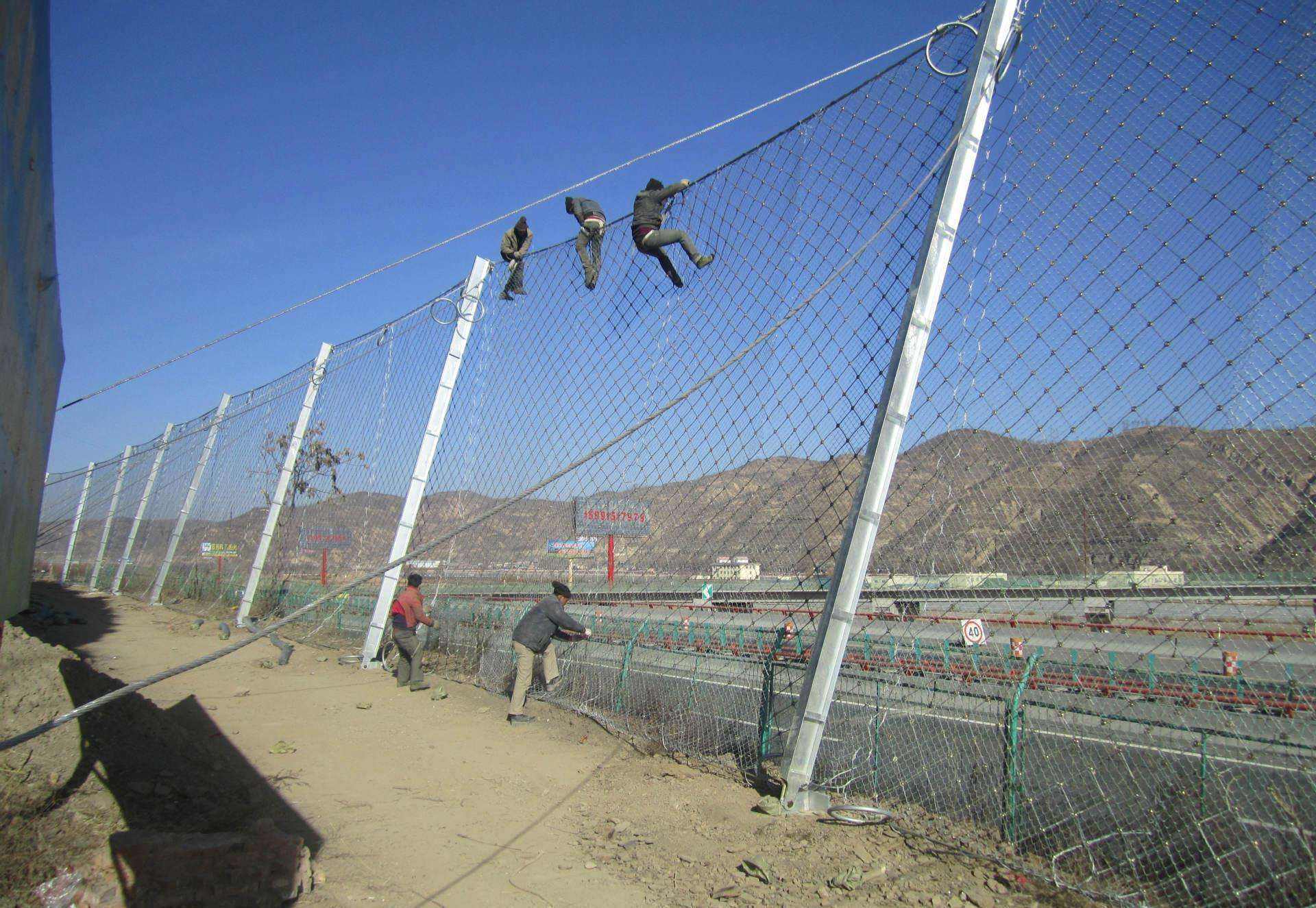

鋼繩網按組編號，并在鋼柱之間按照對應的位置展開

• 用一根多余的起吊鋼繩穿過鋼繩網上緣網孔（同一跨內兩張網同時起吊），一端固定 在一根臨近鋼柱的頂端，另一端通過另一根鋼柱座繞到其基座并暫時固定；
• 用緊繩器將起吊繩拉緊，直到鋼繩網上升到支撐繩的水平為止，再用多余的繩卡將網與上支撐繩暫時進行松動聯結，同時也可將網與下支撐繩暫時聯結以確?？p合時的更為安全，此后起吊繩可以松開抽出；
• 重復上述步驟直到全部鋼繩網暫時掛到上支撐繩上為止，并側向移動鋼繩網使其位于正確位置；
• 將縫合繩按單張網周邊長的1.3倍截?cái)?，并在其中點作上標志；

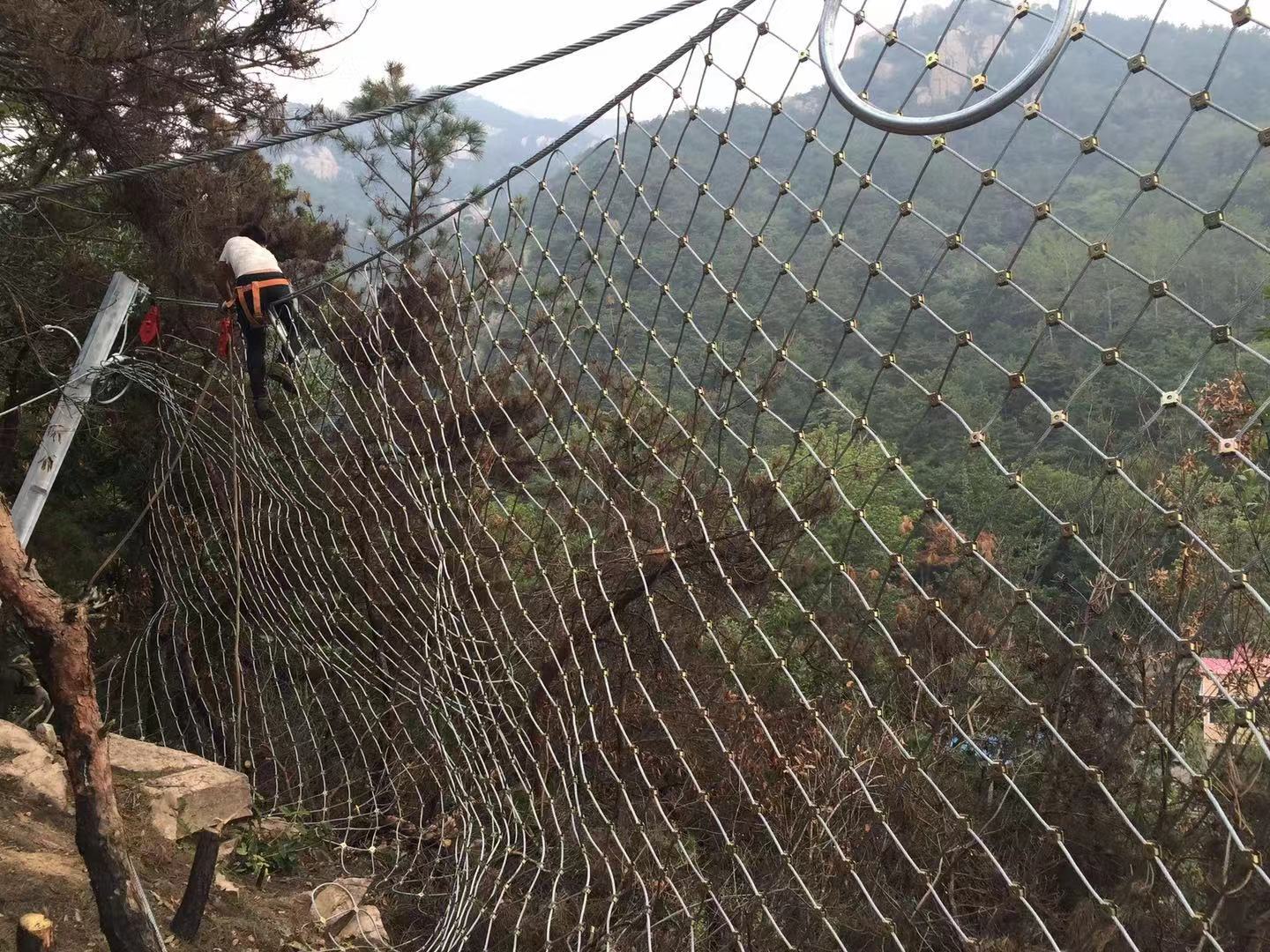

鋼繩網的縫合：

鋼繩網的縫合：從系統的一端開始,先將縫合繩中點固定在每一張網的上緣中點處支撐繩上。從中點開始各用一半縫合繩向兩側逐步將網與兩根支撐繩纏繞在一起，直到用繩卡將兩根支撐繩并結在一起的地方之后，用縫合繩將網與不帶減壓環的一根支撐繩纏繞在一起，當?shù)竭_(dá)柱頂掛座時，將縫合繩從掛座的前側穿過(不能纏繞到掛座上)，轉向下繼續將網與相鄰網邊緣或支撐繩（上支撐繩的與鋼柱平行的單繩段）縫合纏繞在一起直到基座掛座，同樣從掛座的前側穿過并轉向該張網后繼續纏繞不帶減壓環的一根下支撐繩直到并結兩根支撐繩的繩卡之處，從這里開始又用縫合繩將網與兩根下支撐繩纏繞在一起，直到跨越鋼繩網下緣中點1m為止，最后用繩卡將縫合繩與鋼繩網固定在一起,繩卡應放在離縫合繩末端約0.5m的地方。縫合繩的另一半從網上緣中點開始向右縫合，直到與另一張網交界的地方轉向下將兩張網縫合在一起，當?shù)竭_(dá)下支撐繩時轉向該張網并與兩根支撐繩纏繞在一起，最后使左右側的縫合繩端頭重疊1.0m；

當支撐繩分段設置而使一段攔石網的部分中部鋼柱有與其平行的單支撐繩時，由于鋼柱間距的非完全均勻布置，鋼絲繩網邊緣可能不剛好在該鋼柱處，此時在縫合完畢后宜用繩卡將鋼絲繩網與該單支撐繩段松動聯結，聯結點間距1m左右；

被動防護網格柵安裝

• 格柵鋪掛在鋼繩網的內側(迎坡面?zhèn)?，并應疊蓋鋼繩網上緣并折到網的外側15cm,用扎絲固定到網上；
• 格柵底部應沿斜坡向上敷設0.5m左右，并為使下支撐繩與地面間不留縫隙，用一些石塊將格柵底部壓??；
• 每張格柵間疊蓋約10cm；
• 用扎絲將格柵固定到網上，每平方米固定約4處。

邊坡防護施工過程中的注意事項

• 圖紙及設計說明中所示危巖體及其處理范圍僅示意，需根據現場實際情況確定。現場實地放樣時需要監理及地質工程師在場進行指導，工程量計量需由監理工程師據實結算；
• 本說明中的地質資料僅供參考；
• 工程施工前，施工承包商應熟悉設計圖紙，并進行實地核對與調查，對控制點坐標及高程等數據進行復核，若有問題應及時提出，以便處理；
• 邊坡的清理工作應在景區公路邊坡系統開挖支護前完成，必須嚴格遵照“多護少挖、自上而下”的原則開展施工。對有明顯滑動和崩塌跡象的危巖體需現進行清除或錨桿支護，再進行柔性防護系統的施工。嚴禁在無論證確認安全的情況下進行下一道工序的施工；
• 施工期需建立邊坡危巖體變形觀測網，對易滑動和崩塌的部位進行施工期全過程監測；
• 對于需要用爆破清除的危巖體，需采用小藥量控制爆破，施工前應進行爆破試驗，選定爆破參數，并經監理工程師批準后才能進行爆破施工；
• 碎石及石渣嚴禁沿全坡面向下清理，以免破壞坡面植被，應利用坡面現有沖溝作為溜渣通道向下溜渣或就近堆砌于平緩地帶，堆砌體應穩定；
• 雨季施工中，承包商應有保證工程質量和安全施工的技術措施，防止雨水沖刷對危巖體的穩定產生不利影響；
• 施工承包商應妥善制定施工安全措施，在危險地帶應設置明顯的標志；
• 開挖過程中，承包人應按照規范要求做好施工地質記錄工作，并為設計人員進行地質編錄工作提供一切方便。
